電線電纜作為現代電力傳輸、信息通信和電氣設備連接的基礎元件,其結構看似簡單,實則內部設計精巧,每一層都承擔著特定的功能。了解電線電纜的基本結構,不僅有助于正確選型和使用,更是保障電氣系統安全穩定運行的關鍵。本文將系統性地解析電線電纜的典型結構,帶您深入認識這根“能量與信息的血管”。
核心層:導體(Conductor)
導體是電線電纜最核心的部分,負責電流或信號的傳輸。根據材料、形狀和結構,導體可分為多種類型:
- 材料:最常用的是高導電率的銅和鋁。銅導電性更優、機械強度高,常用于要求較高的場合;鋁則重量輕、成本低,多用于架空輸電線路。

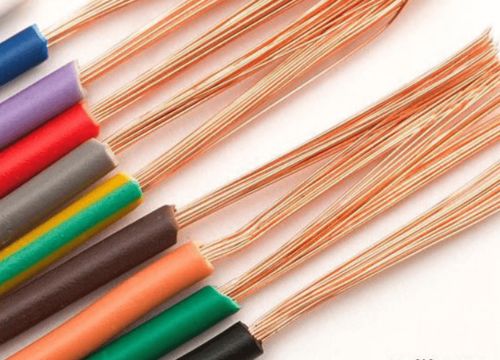

- 形狀:有實心圓導體(單根)、絞合導體(多根細絲絞合而成)等多種形式。絞合導體柔韌性好,便于彎曲安裝。
- 結構:為滿足不同電流容量和柔軟度需求,導體截面積從不足1平方毫米到上千平方毫米不等,絞合方式也各有講究。
關鍵絕緣層:絕緣(Insulation)
絕緣層緊密包裹在導體外部,其核心作用是防止電流外泄、確保不同導體間或?qū)w與外界間可靠絕緣。絕緣層的材料和厚度直接決定了電纜的耐壓等級、工作溫度和使用壽命。
- 常見材料:聚氯乙烯(PVC)、交聯聚乙烯(XLPE)、乙丙橡膠(EPR)等。PVC經濟通用;XLPE耐熱、耐壓性能突出,常用于電力電纜;橡膠類則柔韌性極佳。
中間與保護層:內護層、屏蔽層、填充層(Inner Sheath, Shielding, Filling)
在有多根絕緣線芯的電纜中,結構更為復雜:
- 屏蔽層:并非所有電纜都有,但對于控制電纜、通信電纜及中高壓電力電纜至關重要。它分為導體屏蔽和絕緣屏蔽,通常由半導電材料制成,能均勻電場分布,防止局部放電。金屬編織或繞包屏蔽則用于抵御外部電磁干擾或防止電纜自身電磁場外泄。
- 填充層:多芯電纜中,為保持結構圓整,在線芯間隙填充非吸濕性材料(如聚丙烯繩)。
- 內護層(墊層):包裹在成纜線芯之外,起臨時性保護、隔離作用,或作為金屬護套的防蝕層。
外部防御層:護套(Sheath / Jacket)
護套是電纜最外層的保護結構,是抵御外界機械損傷、化學腐蝕、水分侵入、日光老化等環境因素的第一道防線。
- 材料:常用PVC、聚乙烯(PE)、聚氨酯(PUR)及各種橡膠。選擇時需考慮耐磨性、耐油性、阻燃性、抗紫外線等環境要求。
- 特殊類型:有的電纜還有鎧裝層(如鋼帶、鋼絲鎧裝),提供極強的機械保護,適用于直埋、水下等惡劣環境。
結構多樣,各司其職
一根完整的電線電纜是一個由內而外、功能分層的復合結構體。從內到外大致遵循 “導體 → 絕緣 → (屏蔽/填充)→ (內護層)→ (鎧裝)→ 外護套” 的典型順序。根據具體用途(如電力傳輸、數據傳輸、設備布線),電纜的結構會有所增減和變化。例如,簡單的家用布電線可能僅有導體和絕緣層;而一條超高壓輸電電纜或精密的數據線,其結構則復雜得多。
理解這些基本結構,能讓我們在選用電纜時,不僅關注其導電性能,更能綜合考慮絕緣等級、屏蔽需求、環境適應性及機械保護要求,從而確保電氣連接的安全、可靠與高效。
